수주관리 UI 스크린샷

캡처 일시: 2024-12-18 소스: http://localhost:3002/ (design/mes기획서_리액트)

스크린샷 목록

1. 수주 목록 페이지

수주 목록

주요 요소:

  • 상단 요약 카드: 이번 달 수주, 분할 대기, 생산지시 대기, 출하 대기
  • 탭 필터: 전체, 수주등록, 수주확정, 생산지시완료
  • 검색: 로트번호, 견적번호, 발주처, 현장명
  • 테이블 컬럼: 체크박스, 번호, 로트번호, 견적번호, 발주처, 현장명, 상태, 출고예정일, 배송방식

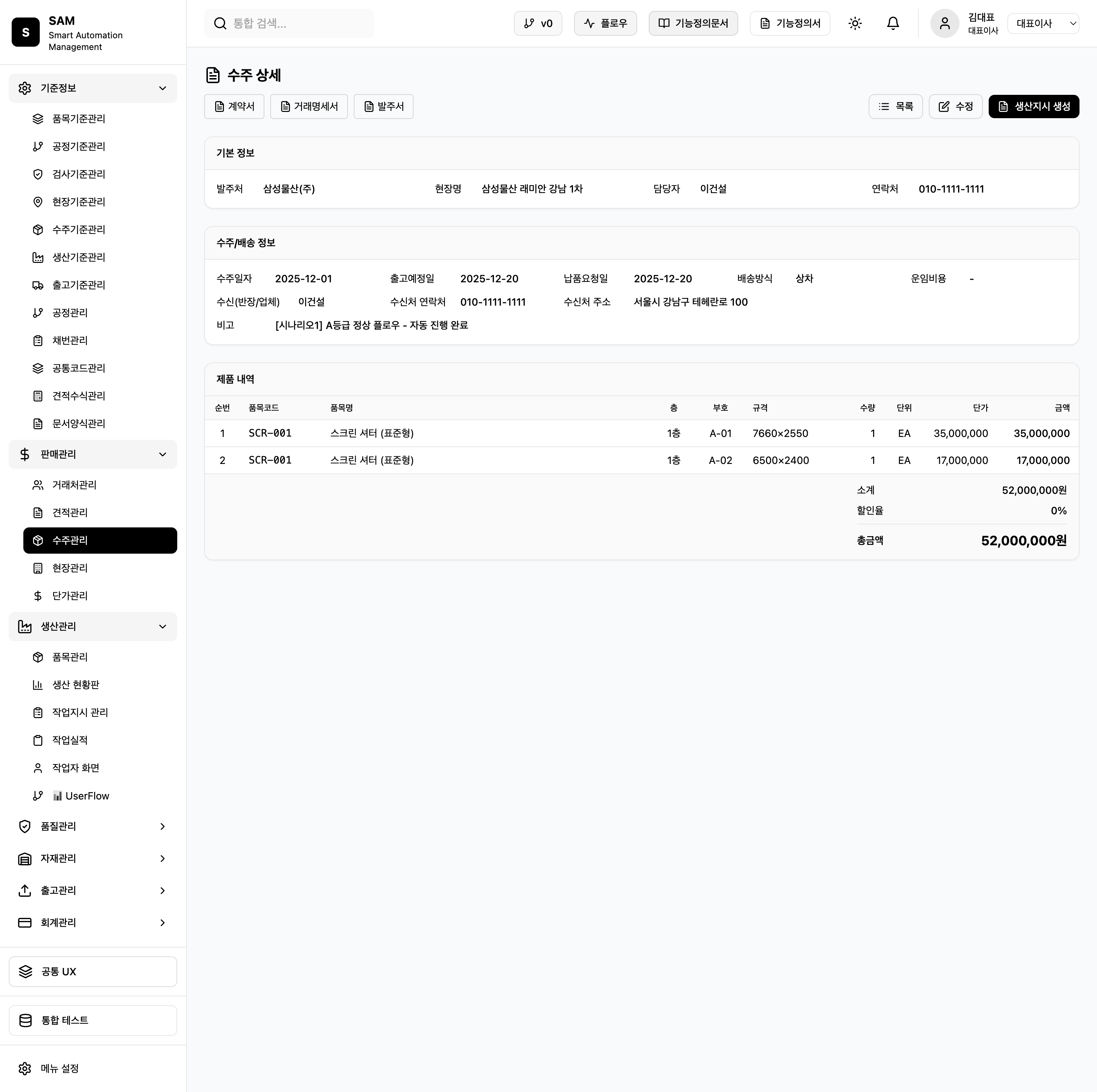

2. 수주 상세 페이지

수주 상세

주요 요소:

  • 헤더 버튼: 계약서, 거래명세서, 발주서 / 목록, 수정, 생산지시 생성
  • 기본 정보: 발주처, 현장명, 담당자, 연락처
  • 수주/배송 정보: 수주일자, 출고예정일, 납품요청일, 배송방식, 운임비용, 수신처
  • 제품 내역: 순번, 품목코드, 품목명, 층, 부호, 규격, 수량, 단위, 단가, 금액

3. 계약서 모달

계약서 모달

주요 요소:

  • 문서 미리보기 영역
  • 출력 옵션: PDF 다운로드, 이메일 발송, FAX 발송, 카카오톡, 프린트

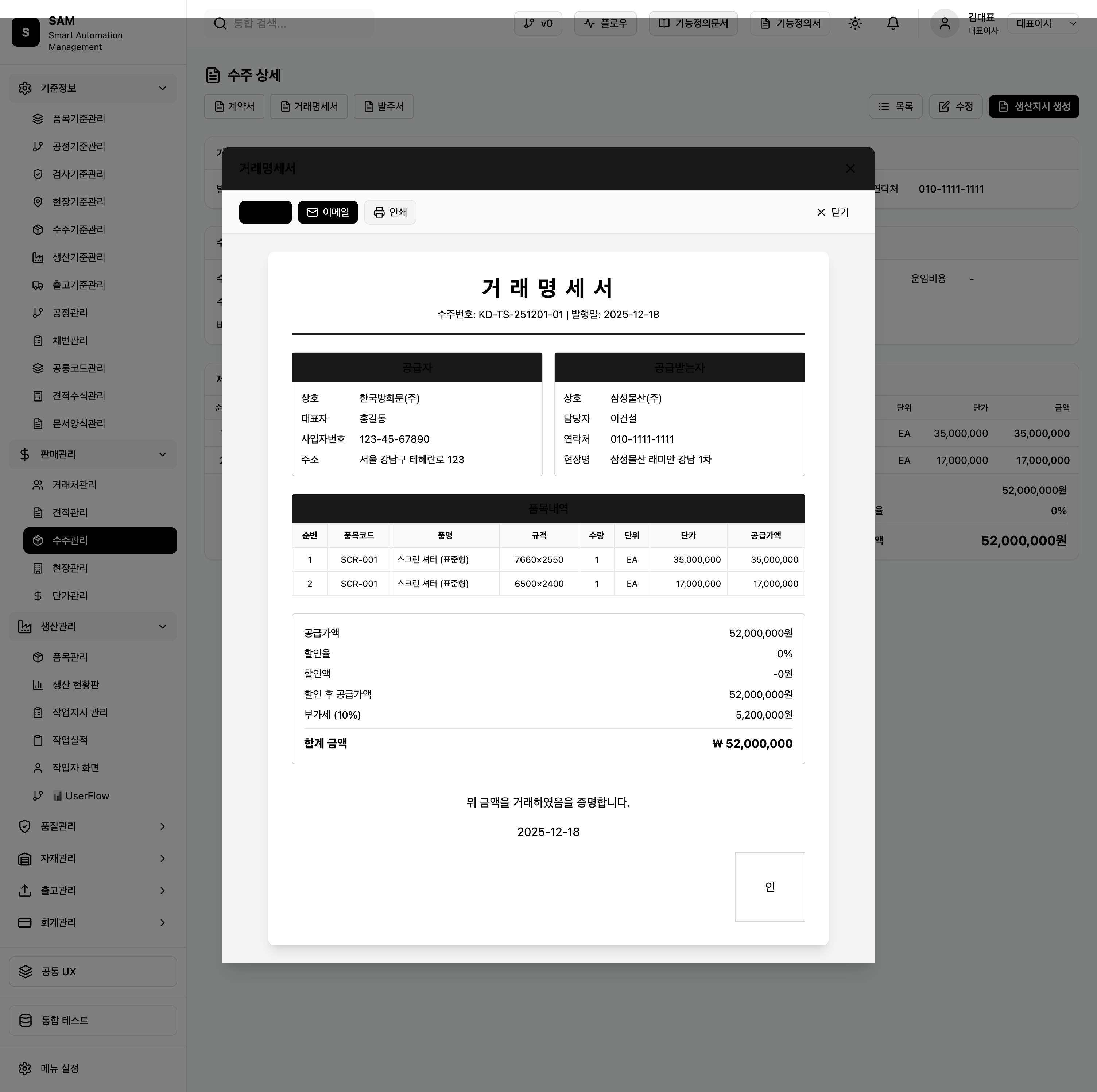

4. 거래명세서 모달

거래명세서 모달

주요 요소:

  • 거래명세서 문서 미리보기
  • 출력 옵션 (계약서와 동일)

5. 발주서 모달

발주서 모달

주요 요소:

  • 발주서 문서 미리보기
  • 출력 옵션 (계약서와 동일)

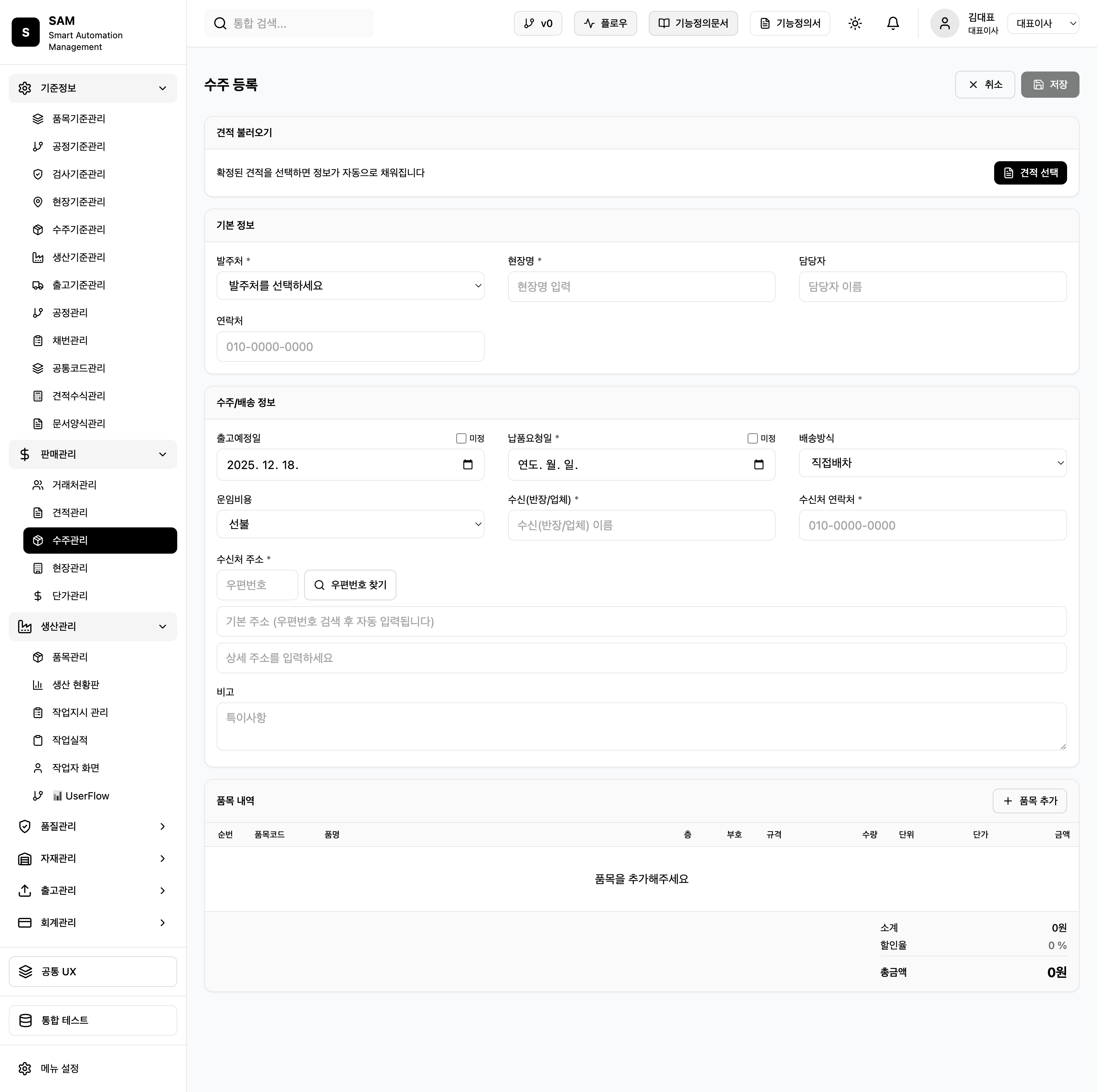

6. 수주 등록 폼

수주 등록 폼

주요 섹션:

  1. 견적 불러오기: 확정된 견적 선택 버튼
  2. 기본 정보: 발주처(필수), 현장명(필수), 담당자, 연락처
  3. 수주/배송 정보:
    • 출고예정일 (미정 체크 가능)
    • 납품요청일 (필수, 미정 체크 가능)
    • 배송방식: 상차, 직접배차, 직접수령, 경동화물, 경동택배, 대신화물, 대신택배
    • 운임비용: 선불, 착불, 무료
    • 수신(반장/업체)(필수), 수신처 연락처(필수)
    • 수신처 주소(필수): 우편번호 찾기 + 기본/상세 주소
    • 비고
  4. 품목 내역: 테이블 + 품목 추가 버튼

7. 품목 추가 모달

품목 추가 모달

입력 필드:

  • 층, 도면부호
  • 품목명 (선택)
  • 오픈사이즈: 폭(mm), 높이(mm)
  • 가이드레일 타입: 백면형, 양면형, 편면형
  • 가이드레일 규격: 120-70, 150-80, 180-90
  • 마감: SUS마감, 분체도장, 용융아연
  • 단가

8. 견적 선택 모달

견적 선택 모달

주요 요소:

  • 검색: 견적번호, 거래처, 현장명
  • 견적 목록: 최종확정 상태인 견적만 표시
  • 각 견적 정보: 견적번호, 신용등급, 거래처, 현장명, 금액, 품목 수

9-11. 생산지시 생성 화면

상단 (수주 정보 + 옵션)

생산지시 생성 상단

수주 정보:

  • 수주번호, 거래처, 현장명, 납기일, 품목 수, 총수량, 신용등급, 상태

생산지시 옵션:

  • 우선순위 (영업): 긴급, 높음, 일반, 낮음
  • 우선순위 매핑 테이블:
    생산지시(영업) 작업지시 기본값(공장) 비고
    긴급 1순위 무조건 제일 먼저
    높음 3순위 2순위는 현장 새치기용
    일반 5순위 4순위 비워둠
    낮음 9순위 뒤로 밀어둠
  • 메모 입력

생성될 작업지시:

  • 스크린 공정: 원단절단 → 미싱 → 앤드락작업 → 중간검사 → 포장
  • 절곡 공정: 절단 → 절곡 → 중간검사 → 포장

중간 (자재 소요량 + 품목 상세)

생산지시 생성 중간

자재 소요량 및 재고 현황:

자재코드 자재명 단위 소요량 현재고 상태
SCR-MAT-001 스크린 원단 ㎡ 30 500 충분
SCR-MAT-002 앤드락 EA 4 800 충분
BND-MAT-001 철판 KG 60 2,000 충분
BND-MAT-002 가이드레일 M 12 300 충분
BND-MAT-003 케이스 EA 2 100 충분

스크린 품목 상세:

  • No, 품목명, 도번/위치, 개구폭, 개구높이, 제작폭, 제작높이, 가이드레일, 샤프트, 용량, 마감, 수량

하단 (모터/전장품 + BOM)

생산지시 생성 하단

모터/전장품 사양:

  • 모터 사양 (380V): KD-300K 2대
  • 모터 브라켓: 380-180 [2-5"] 2개

절곡물 BOM:

  • 가이드레일: 형태, 규격, 코드, 길이, 수량
  • 케이스(셔터박스): 케이스 본체, 측면 덮개
  • 하단 마감재: 품목, 규격, 길이, 수량

UI 패턴 요약

상태 배지 색상

상태 색상
수주등록 회색
수주확정 파랑
생산중 노랑
생산지시완료 파랑
출하완료 초록
재작업중 빨강
작업대기 회색
작업완료 초록

공통 UI 컴포넌트

  1. 카드형 요약: 상단 리포트 카드 (4개)
  2. 탭 필터: 상태별 필터링
  3. 테이블: 체크박스 + 정렬 + 페이지네이션
  4. 모달: 문서 출력, 품목 추가, 견적 선택
  5. 폼: 섹션별 그룹화, 필수 필드 표시(*)

자동 계산 필드 (확인됨)

  • 제작폭 = 개구폭 + 140
  • 제작높이 = MAX(개구높이 + 400, 2950)
  • 샤프트: 폭 > 6000 → 5인치, 그 외 4인치
  • 용량: 폭 > 6000 → 300kg, 그 외 160kg
